SCHELL Urinal-Modul MONTUS, Typ COMPACT II, B 50 cm x H 124 cm, Rahmen pulverbeschichtet, 030750099

Installation leichtgemacht mit SCHELL Modulen

Ganz gleich wie die Einbausituation aussieht, SCHELL bietet die passenden Montageelemente zur Vorwand- und Unterputz-Installation. Die unterschiedlichen Module eint, dass sie nicht nur die Einhaltung der DIN 4109, Schallschutz im Hochbau, ermöglichen, sondern mit innovativen Details die Installation für die Fachkraft maximal erleichtern.

Urinal-Modul MONTUS

Typ COMPACT II

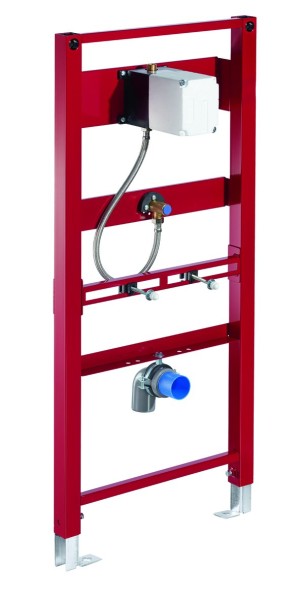

Urinal-Modul BH 115 cm mit Unterputz-Druckspüler COMPACT II. Für Ständerwand- oder Vorwandmontage. Selbsttragender, pulverbeschichteter Profil-Stahlrahmen mit höhenverstellbaren Füßen und Traversen. Auslösung der Spülung elektronisch oder mechanisch.

Lieferumfang

• Urinal-Modul
• Traverse mit Ablaufbogen und Baustopfen, höhenverstellbar
• Traverse mit Unterputz-Druckspüler COMPACT II, mit Vorabsperrung und Putzdeckel, höhenverstellbar
• Traverse für Urinal-Befestigung 40 - 375 mm, höhenverstellbar
• Traverse mit schallentkoppeltem Urinalanschluss, mit Baustopfen, höhenverstellbar
• Flexibler Schlauch
• Verzinkte, höhenverstellbare Montagefüße 0 - 20 cm mit Rutschhemmung
• Befestigungsmaterial für Montagefüße
• Befestigungsmaterial für Urinal-Montage (Befestigungsbolzen M 8 x 100 mm, Schutzschlauch, Kunststoff-Bundbuchsen, Muttern, Unterlegscheiben, Abdeckkappen)

Technische Daten

• Fließdruck: 0,8 - 5,0 bar
• Spülstrom: 0,3 l/s
• Werkstoff: Rahmen Stahl; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
• Oberfläche: Rahmen pulverbeschichtet
• Abmessungen: B 50 cm x H 124 cm
• Anschluss Abwasser: Ø 50 mm
• Anschluss Wasser: DN 15 G 1/2 AG (oben)
• Abgang Abwasser: Ø 50 mm
• Abgang Wasser: DN 15 G 1/2 IG

Montagehinweis

• Bei elektronischer Auslösung Stromversorgung entsprechend der jeweiligen Urinal-Steuerung vorsehen.
• In Verbindung mit dem SCHELL Wassermanagement-System SWS ggf. ein handelsübliches Buskabel H(St)H2x2x0,8 (bauseits) für den SWS Bus-Extender Kabel BE-K vorsehen.
• Es dürfen nur original SCHELL Netzteile und Anschlusskabel eingesetzt werden.
