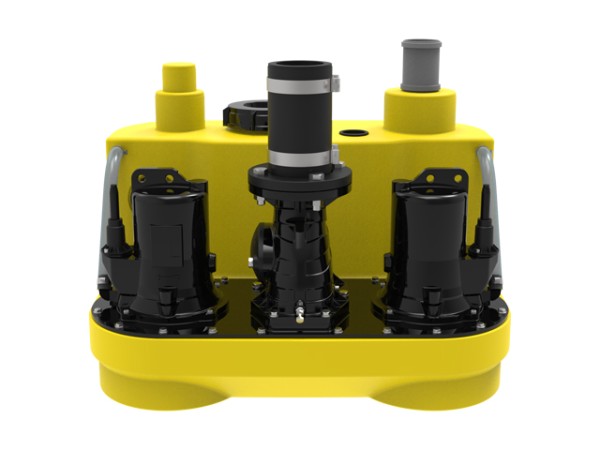

Pentair Jung Pumpen FÄKALIENHEBEANLAGE COMPLI 1010/4 BWE 230 V

Die Hebeanlagen für fäkalienhaltiges Abwasser der Reihe compli 1000 sind mit ihrer Leistungsabstufung für den Einsatz in Mehrfamilienhäusern und in gewerblich genutzten Räumen ausgelegt. Dabei wurde auf bequeme Handhabung, raumsparende Aufstellung und leichte Installation Wert gelegt.

Pentair Jung Pumpen Fäkalienhebeanlage compli 1010/4 BWE steckerfertig

LGA Bauart geprüft nach DIN EN 12050

Die überflutbare Doppelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäusen, den aufgesetzten Motoren,
Doppelrückschlagklappe und einer
Steuerung. Gewicht: 115 kg

Behälter
Maße (HxBxT): 651 x 835 x 650 mm
Behälterinhalt: 115 l
- Reinigungsöffnung oben
- Muffe DN 150 hinten für den Zulauf
mit Klemmflansch, Höhe 275 mm, mit
exzentrischem Übergangsrohr DN 100/150
Höhe 250-300 mm
- 2 seitliche Muffen DN 150/ DN 50
für den Zulauf, Zulaufhöhen 180 und
315 mm; mit exzentrischem Übergangs-
rohr DN 100/150 Höhe 180-340 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 / DN 150 für
Lüftung / Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung

Tauchmotorpumpen
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckstutzen: DN 100
Mediumtemperatur: 40°C, kurzzeitig 60°C
Fördermenge: max 52 m³/h
Förderhöhe: max 6 m
Motorleistung P2: 1,1 kW
Motordrehzahl: 1450 1/min
Motorschutzart: IP 68
Betriebsart: S3

Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Die steckerfertige
Steuerung schaltet die Pumpen wechsel-
seitig mit Spitzenlastfunktion. Der
Niveaugeber ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 1/N/PE~230, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 430 x 250 x 155 mm
- je 4m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
Schuko-Stecker
- Motorschutzeinrichtungen
- 2 Hand-Null-Automatik-Schalter
- Leuchtanzeigen für
Betrieb Pumpen
Störung Pumpen
Hochwasseralarm

Alarmanlage (netzabhängig)
- 2 potentialfreie Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
